Toshiba เปิดตัว Thermoflagger™ โซลูชันง่าย ๆ ที่ตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์

Logo

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–16 พฤษภาคม 2023

Toshiba Electronic Devices & Storage Corporation ("Toshiba")ได้เปิดตัวสองผลิตภัณฑ์แรกในชุด IC ตรวจจับอุณหภูมิเกินของ Thermoflagger™ ได้แก่ “TCTH021BE” ซึ่งไม่มีฟังก์ชันล็อกสำหรับสัญญาณ FLAG เมื่อตรวจพบสถานะผิดปกติ และ “TCTH022BE” ซึ่งมีฟังก์ชันล็อก โดยจะตรวจจับอุณหภูมิที่เพิ่มขึ้นภายในอุปกรณ์อิเล็กทรอนิกส์ในการกำหนดค่าวงจรอย่างง่ายด้วยเทอร์มิสเตอร์ที่มีสัมประสิทธิ์ความต้านทานต่ออุณหภูมิเป็นบวก (PTC) การจัดส่งเริ่มต้นวันนี้

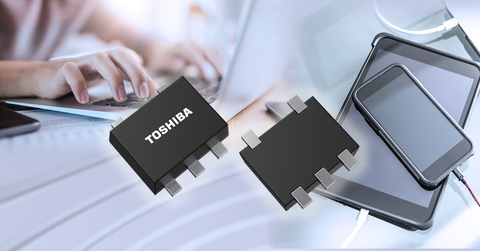

Toshiba: Thermoflagger™, a simple solution that detects temperature rises in electronic equipment. (Graphic: Business Wire)

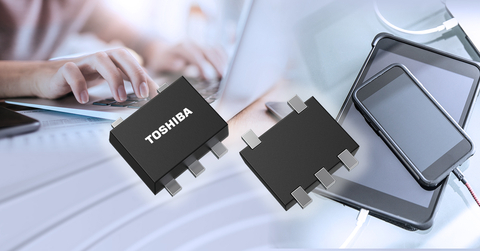

Toshiba: Thermoflagger™ โซลูชันง่ายๆ ในการตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์ (กราฟิก: Business Wire)

เพื่อให้อุปกรณ์อิเล็กทรอนิกส์ทำงานตามที่กำหนด เซมิคอนดักเตอร์และชิ้นส่วนอิเล็กทรอนิกส์ต้องทำงานภายในตัวแปรของการออกแบบ ซึ่งอุณหภูมิถือเป็นตัวแปรที่สำคัญอย่างหนึ่ง โดยเฉพาะอย่างยิ่งหากอุณหภูมิภายในสูงกว่าที่คาดไว้ในระหว่างขั้นตอนการออกแบบ นี่อาจเป็นปัญหาหลักในแง่ของความปลอดภัยและความน่าเชื่อถือ และต้องใช้โซลูชันการตรวจสังเกตความร้อนที่สูงเกินไปเพื่อตรวจจับการเพิ่มขึ้นของอุณหภูมิ

Thermoflagger™ ICs ใหม่ใช้ร่วมกับเทอร์มิสเตอร์ PTC ที่เปลี่ยนค่าความต้านทานได้ตามอุณหภูมิ โดยจะตรวจจับการเปลี่ยนแปลงของค่าความต้านทานของเทอร์มิสเตอร์ PTC ที่วางใกล้กับแหล่งความร้อน และส่งสัญญาณ FLAG ออกมาเพื่อบ่งชี้ว่าอุณหภูมิสูงเกิน การเชื่อมต่อเทอร์มิสเตอร์เทอร์มิสเตอร์ PTC แบบอนุกรมทำให้สามารถตรวจจับอุณหภูมิเกินได้ในหลายตำแหน่ง

ICs ใหม่นี้อยู่ในแพ็คเกจ SOT-553 มาตรฐานขนาดเล็ก (มีชื่อแพ็คเกจของ Toshiba ว่า ESV) และมีการใช้กระแสไฟต่ำเพียง 11.3μA (typ.)

การออกแบบอ้างอิง "Over Temperature Detection IC Thermoflagger™ Application Circuit" ซึ่งใช้ ICs ใหม่นั้นมีให้บริการแล้วในขณะนี้

Thermoflagger™ IC ช่วยให้ผู้ใช้สามารถกำหนดค่าการตรวจจับอุณหภูมิที่เกินขนาดสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ทั้งหมดได้อย่างง่ายดาย ทั้งยังช่วยลดขนาดและการใช้พลังงานอีกด้วย Toshiba จึงจะยังคงพัฒนา Thermoflagger™ ICs ด้วยฟังก์ชันต่าง ๆ ต่อไป

แอปพลิเคชัน

  • อุปกรณ์พกพา (เครื่องคอมพิวเตอร์แบบพกพา หรือPC และอื่น ๆ)
  • เครื่องใช้ภายในบ้าน
  • อุปกรณ์อุตสาหกรรม และอื่น ๆ

คุณสมบัติ

  • การกำหนดค่าอย่างง่ายเพื่อใช้ร่วมกับเทอร์มิสเตอร์ PTC
  • สามารถตรวจสังเกตอุณหภูมิเกินได้ในหลายจุดด้วยการเชื่อมต่อเทอร์มิสเตอร์ PTC ในชุด
  • ใช้พลังงานต่ำ IDD10U=11. 3μA (typ.)
  • แพ็กเกจขนาดเล็กและมาตรฐาน: SOT-553 (ESV)
  • กระแสเอาต์พุตของ PTCO ที่เลือกได้: IPTCO=10μA (typ.)
  • มีความแม่นยำของกระแสเอาต์พุตของ PTCO สูง: ±8% (VDD=3.3V, 25°C)
  • เอาต์พุตสัญญาณ FLAG (PTCGOOD)

ข้อมูลจำเพาะหลัก

(เว้นแต่จะกำหนดไว้เป็นอย่างอื่น, Tj=25°C)

หมายเลขชิ้นส่วน

TCTH021BE

TCTH022BE

แพ็กเกจ

ชื่อ

SOT-553 (ESV)

ขนาด typ. (mm)

1.6×1.6, t=0.55

ขอบเขตการดำเนินงาน

แรงดันไฟฟ้า VDD (V)

1.7 ถึง 5.5

อุณหภูมิในการทำงาน Topr (°C)

-40 ถึง 125

ลักษณะทางไฟฟ้า

กระแสเอาต์พุตของ PTCO IPTCO (μA)

typ.

10

ตรวจจับแรงดันไฟฟ้า VDET (V)

typ.

0.50

การใช้กระแสไฟฟ้า IDD10U (μA)

typ.

11.3

กระแส UVLO VUVLO (V)

typ.

1.5

เอาต์พุตสัญญาณ FLAG PTCGOOD

แบบเปิดระบาย

ฟังก์ชันล็อก สัญญาณ FLAG เมื่อตรวจพบสถานะผิดปกติ

ไม่มี

มี

Buy Online

Buy Online

ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมที่เกี่ยวกับผลิตภัณฑ์ใหม่
TCTH021BE
TCTH022BE

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Toshiba Thermoflagger™
เนื้อหาที่น่าสนใจ
Thermoflagger™
วีดีโอ
Thermoflagger™
การออกแบบอ้างอิง
Thermoflagger™

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อเสนอโซลูชันของ Toshiba โดยใช้ Thermoflagger™
SSDs
Servers
Tablets

หากต้องการตรวจสอบการวางจำหน่ายผลิตภัณฑ์ใหม่โดยผู้จัดจำหน่ายทางออนไลน์ โปรดไปที่:
TCTH021BE
Buy Online
TCTH022BE
Buy Online

* Thermoflagger™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคา ข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นผู้จัดจำหน่ายชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และสตอเรจขั้นสูง ใช้ประสบการณ์และนวัตกรรมที่สั่งสมไว้กว่าครึ่งศตวรรษเพื่อนำเสนอเซมิคอนดักเตอร์แบบแยก ระบบ LSI และผลิตภัณฑ์ HDD ให้กับลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัท 21,500 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้ได้สูงที่สุด พร้อมทั้งยังส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าร่วมกันและเปิดตลาดใหม่ ด้วยยอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านเหรียญสหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสำหรับผู้คนในทุกพื้นที่

อ่านเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53400039/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย
