Toshiba เปิดตัว SiC MOSFET รุ่นที่ 3 สำหรับเครื่องจักรอุตสาหกรรมพร้อมแพ็กเกจสี่พินที่ช่วยลดการสูญเสียเมื่อเปิดปิด

Logo

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–31 สิงหาคม 2023

Toshiba Electronic Devices & Storage Corporation (Toshiba) ได้เปิดตัว MOSFET ซิลิคอนคาร์ไบด์ (SiC) "ซีรีส์ TWxxxZxxxC” ที่ใช้แพ็กเกจ TO-247-4L(X) สี่พินที่ช่วยลดการสูญเสียเมื่อเปิดปิดด้วย[1 ] ชิป SiC MOSFET รุ่นที่ 3 สำหรับเครื่องจักรอุตสาหกรรม การจัดส่งผลิตภัณฑ์สิบรายการจะเริ่มตั้งแต่วันนี้ โดยห้ารายการที่มีระดับ 650V และห้ารายการที่มีระดับ 1200V

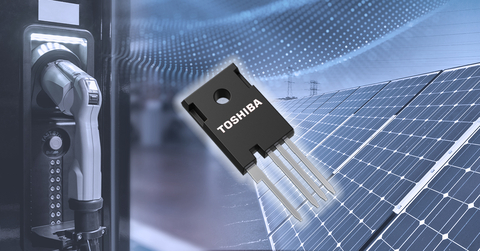

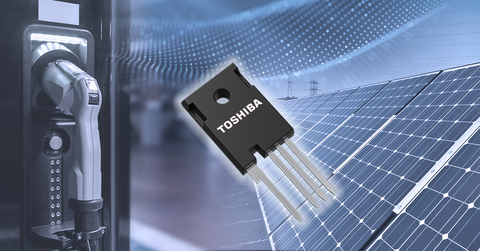

Toshiba: 3rd generation SiC MOSFETs for industrial equipment with four-pin package that reduces switching loss. (Graphic: Business Wire)

Toshiba: SiC MOSFET รุ่นที่ 3 สำหรับเครื่องจักรอุตสาหกรรมพร้อมแพ็กเกจสี่พินที่ช่วยลดการสูญเสียเมื่อเปิดปิด (กราฟิก: Business Wire)

ผลิตภัณฑ์ใหม่คือ ผลิตภัณฑ์แรกในกลุ่มผลิตภัณฑ์ SiC MOSFET ของโตชิบาที่ใช้แพ็กเกจ TO-247-4L(X) สี่พิน ซึ่งช่วยให้สามารถเชื่อมต่อแบบเคลวินของขั้วต่อแหล่งสัญญาณสำหรับไดรฟ์เกต แพ็กเกจสามารถลดผลกระทบของการเหนี่ยวนำสายไฟภายในแพ็กเกจ ปรับปรุงประสิทธิภาพการเปิดปิดความเร็วสูง สำหรับ TW045Z120C ใหม่ การสูญเสียเมื่อเปิดเครื่องจะลดลงประมาณ 40% และการสูญเสียเมื่อปิดเครื่องจะลดลงประมาณ 34%[2] เมื่อเทียบกับผลิตภัณฑ์ปัจจุบันของ Toshiba ซึ่งคือ TW045N120C ในแพ็กเกจ TO-247 สามพิน ซึ่งจะช่วยลดการสูญเสียพลังงานของเครื่องจักร

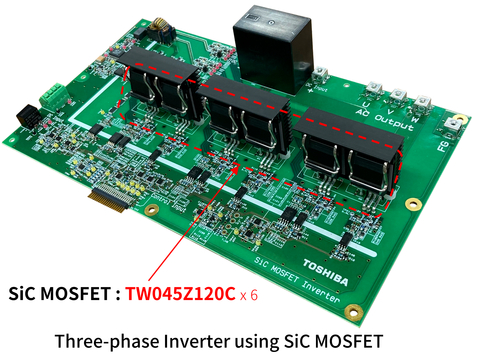

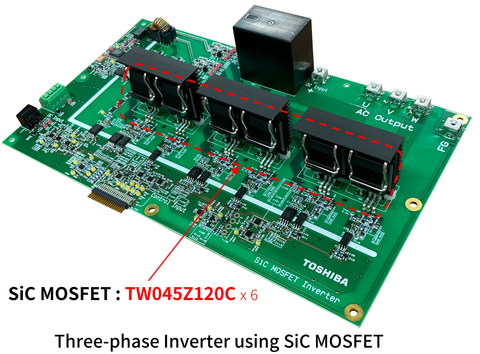

การออกแบบอ้างอิงสำหรับอินเวอร์เตอร์สามเฟสที่ใช้ SiC MOSFETs ถูกเผยแพร่ทางออนไลน์

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ของตนต่อไปเพื่อตอบสนองแนวโน้มของตลาด และมีส่วนช่วยปรับปรุงประสิทธิภาพของเครื่องจักรและขยายกำลังการผลิตไฟฟ้า

หมายเหตุ:
[1] ณ เดือนสิงหาคม 2023
[2] ณ เดือนสิงหาคม 2023 ค่าที่วัดโดย Toshiba (เงื่อนไขการทดสอบ: VDD=800V, VGG=+18V/0V, ID=20A, RG=4.7Ω, L=100μH, Ta=25°C)

การใช้งาน

  • การสลับแหล่งจ่ายไฟ (เซิร์ฟเวอร์ ศูนย์ข้อมูล อุปกรณ์สื่อสาร ฯลฯ)
  • สถานีชาร์จ EV
  • อินเวอร์เตอร์ไฟฟ้าพลังงานแสงอาทิตย์
  • เครื่องสำรองไฟ (UPS)

คุณสมบัติ

  • แพ็กเกจสี่พิน TO-247-4L(X):
    การสูญเสียเมื่อเปิดปิดจะลดลงโดยการเชื่อมต่อแบบเคลวินของขั้วต่อแหล่งสัญญาณสำหรับไดรฟ์เกต
  • SiC MOSFET รุ่นที่ 3
  • ค่าความต้านทานจากแหล่งเดรนต่ำ x ค่าประจุเกต-เดรน
  • แรงดันไปข้างหน้าของไดโอดต่ำ: VDSF=-1.35V (typ.) (VGS=-5V)

ข้อมูลจำเพาะหลัก

(Ta=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

แพ็กเกจ

ระดับกระแสไฟสูงสุดโดยสัมบูรณ์

คุณลักษณะทางไฟฟ้า

การตรวจสอบตัวอย่าง

และ

ความพร้อม

ค่าความต้านทาน

จาก

จากเกต

VDSS

(V)

ค่าประจุ

จาก

จากเกต

VGSS

(V)

กระแส

เดรน

(DC)

ID

(A)

ค่าความต้านทาน

จาก

แหล่ง

เดรน

RDS(ON)

(mΩ)

แรงดันไฟฟ้า

เทรชโฮลด์

จากเกต

Vth

(V)

ค่าประจุ

เกต

รวม

Qg

(nC)

ค่าประจุ

เกต-

รวม

Qgd

(nC)

อินพุต

ความจุ

Ciss

(pF)

แรงดัน

ไปข้างหน้า

จากเกต

VDSF

(V)

Tc=25°C

VGS=18V

VDS=10V

VGS=18V

VGS=18V

typ.

ทดสอบ

สภาพ

VDS

(V)

VGS=-5V

typ.

typ.

typ.

typ.

TW015Z120C

TO-247-4L(X)

1200

-10 ถึง 25

100

15

3.0 ถึง 5.0

158

23

6000

800

-1.35

ซื้อออนไลน์

TW030Z120C

60

30

82

13

2925

ซื้อออนไลน์

TW045Z120C

40

45

57

8.9

1969

ซื้อออนไลน์

TW060Z120C

36

60

46

7.8

1530

ซื้อออนไลน์

TW140Z120C

20

140

24

4.2

691

ซื้อออนไลน์

TW015Z65C

650

100

15

128

19

4850

400

ซื้อออนไลน์

TW027Z65C

58

27

65

10

2288

ซื้อออนไลน์

TW048Z65C

40

48

41

6.2

1362

ซื้อออนไลน์

TW083Z65C

30

83

28

3.9

873

ซื้อออนไลน์

TW107Z65C

20

107

21

2.3

600

ซื้อออนไลน์

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TW015Z120C
TW030Z120C
TW045Z120C
TW060Z120C
TW140Z120C
TW015Z65C
TW027Z65C
TW048Z65C
TW083Z65C
TW107Z65C

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ MOSFET ของ Toshiba
MOSFET

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับข้อเสนอโซลูชันของ Toshiba

การใช้งาน
เซิร์ฟเวอร์
เครื่องสำรองไฟ
ไฟ LED

หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
TW015Z120C
ซื้อออนไลน์

TW030Z120C

ซื้อออนไลน์

TW045Z120C
ซื้อออนไลน์

TW060Z120C
ซื้อออนไลน์

TW140Z120C
ซื้อออนไลน์

TW015Z65C
ซื้อออนไลน์

TW027Z65C
ซื้อออนไลน์

TW048Z65C
ซื้อออนไลน์

TW083Z65C
ซื้อออนไลน์

TW107Z65C
ซื้อออนไลน์
