Toshiba เปิดตัวเซนเซอร์รับภาพเชิงเส้นแบบ CCD ชนิดลดเลนส์สำหรับการอ่านข้อมูลความเร็วสูงโดยอุปกรณ์ตรวจสอบภาพ

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–18 ธันวาคม 2025

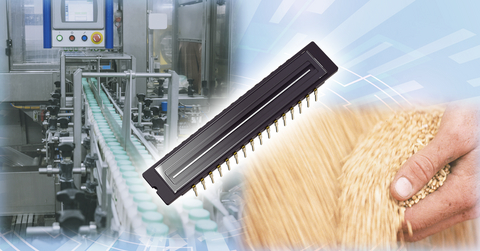

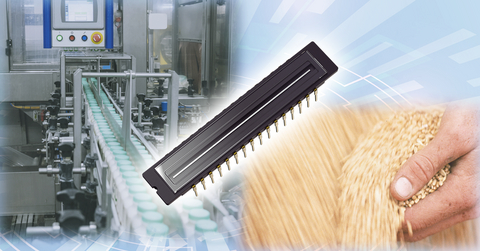

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TCD2400DG” เซ็นเซอร์ภาพเชิงเส้น^[1] CCD^[2] แบบลดขนาดเลนส์ที่พัฒนาขึ้นโดยเฉพาะสำหรับกล้องสแกนเส้น^[3] ที่ใช้ในการตรวจสอบด้วยสายตา โดยสามารถเริ่มจัดส่งได้แล้วในวันนี้

อุปกรณ์ตรวจสอบภาพที่ผสานรวมกล้องสแกนเส้น รวมถึงเครื่องคัดแยกสี ถูกนำไปใช้ในงานหลากหลายประเภท เช่น การคัดแยกและจัดเกรดอาหาร การตรวจจับและกำจัดสิ่งแปลกปลอม การระบุประเภทของพลาสติกรีไซเคิล และการตรวจจับรอยขีดข่วนหรือคราบสกปรกบนผลิตภัณฑ์อุตสาหกรรม

TCD2400DG เป็นเซนเซอร์รับภาพเชิงเส้นแบบ CCD สีที่มี 4096 องค์ประกอบภาพในรูปแบบอาร์เรย์สามแถว โดยมีระยะห่างระหว่างองค์ประกอบ 7 ไมโครเมตร แต่ละแถวทำงานอย่างอิสระเพื่อแยกแยะสีแดง เขียว และน้ำเงิน (RGB) โดยอัตราความเร็วในการอ่านข้อมูลจากแถวซึ่งจำนวนแถวที่จับภาพได้ต่อวินาทีอยู่ที่ 22.7 kHz นั้นเร็วกว่า TCD2564DG ที่มีอัตราอยู่ที่ 10.5 kHz ซึ่งเป็นผลิตภัณฑ์ปัจจุบันของ Toshiba สำหรับอุปกรณ์ตรวจสอบภาพ

อุปกรณ์ตรวจสอบภาพประมวลผลข้อมูลภาพจำนวนมหาศาลอย่างรวดเร็ว เพื่อระบุวัตถุที่เคลื่อนผ่านหน้าอุปกรณ์ได้อย่างแม่นยำและถูกต้องด้วยความเร็วสูง การเพิ่มความเร็วในการอ่านข้อมูลเป็นสองเท่าของ TCD2564DG จะทำให้ TCD2400DG ช่วยเพิ่มความเร็วในการประมวลผลของอุปกรณ์ให้ดียิ่งขึ้น

เซนเซอร์สามารถบันทึกภาพสีความละเอียดสูงได้ โดยไม่จำเป็นต้องมีการประมวลผลการแทรกสอดสี^[4] ที่จำเป็นสำหรับอาร์เรย์องค์ประกอบไบเออร์ ประสิทธิภาพนี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานกล้องสแกนเส้นสีที่ต้องการการตัดสินใจในทันที

เซนเซอร์ยังมีการปรับปรุงอื่นๆ อีกหลายประการ ส่วนวงจรสร้างสัญญาณเวลา^[5] และวงจรขับ CCD^[6] ซึ่งเดิมติดตั้งภายนอกในผลิตภัณฑ์ปัจจุบันของ Toshiba ได้ถูกรวมเข้าไว้ในเซนเซอร์แล้ว ซึ่งช่วยลดจำนวนสายสัญญาณที่จำเป็นในการขับเคลื่อน CCD และทำให้ไม่จำเป็นต้องใช้ไดรเวอร์ CCD ภายนอก นอกจากนี้ยังช่วยขจัดความจำเป็นในการปรับเวลาอย่างเข้มงวดระหว่างสัญญาณ ทำให้การเดินสายไฟง่ายขึ้นและปรับปรุงกระบวนการพัฒนาระบบให้คล่องตัวยิ่งขึ้น การลดการเดินสายไฟภายนอกช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นระหว่างการทำงานที่ความเร็วสูง

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์และส่งเสริมความก้าวหน้าในเทคโนโลยีการถ่ายภาพและการตรวจจับ เพื่อรองรับการใช้งานต่างๆ เช่น เครื่องสแกนสำหรับอุปกรณ์มัลติฟังก์ชันและอุปกรณ์ตรวจสอบ

หมายเหตุ:
[1]	วิธีการลดขนาดภาพโดยใช้เลนส์ออปติคอลและฉายภาพลงบนเซนเซอร์รับภาพ CCD หรือ CMOS
[2]	อุปกรณ์คู่ชาร์จ
[3]	กล้องที่สร้างภาพโดยการสแกนวัตถุทีละเส้น แตกต่างจากกล้องแบบพื้นที่ ที่มีอยู่เดิมซึ่งจับภาพ “พื้นผิว” ทั้งหมดในครั้งเดียว กล้องแบบสแกนเส้นจะจับภาพ “เส้น” อย่างต่อเนื่องและสร้างภาพที่สมบูรณ์ขึ้นเมื่อวัตถุเคลื่อนที่
[4]	กลไกที่จัดเรียงตัวกรอง R G และ B ในรูปแบบตารางหมากรุก ข้อมูลสีที่ขาดหายไปในแต่ละองค์ประกอบของอาร์เรย์จะถูกเติมเต็มจากองค์ประกอบโดยรอบเพื่อสร้างภาพสี
[5]	วงจรสำหรับสร้างสัญญาณที่จำเป็นในการขับเคลื่อนเซนเซอร์รับภาพเชิงเส้น
[6]	วงจรขยายสัญญาณขับเคลื่อนของเซนเซอร์ภาพรับภาพเชิงเส้น

* ดูการเปิดตัวนี้และรูปภาพได้ที่เว็บไซต์ของ Toshiba

Toshiba เปิดตัวเซนเซอร์รับภาพเชิงเส้นแบบ CCD ชนิดลดเลนส์สำหรับการอ่านข้อมูลความเร็วสูงโดยอุปกรณ์ตรวจสอบภาพ

การใช้งาน

•  เครื่องคัดแยกสี
  • เครื่องคัดแยกอาหารสำหรับเมล็ดพืชและผลิตภัณฑ์ทางการเกษตรอื่นๆ
  • เครื่องคัดแยกผลิตภัณฑ์อุตสาหกรรมสำหรับเม็ดพลาสติกและวัสดุที่คล้ายกัน
• อุปกรณ์ตรวจสอบ
  • การตรวจสอบเว็บ (สำหรับวัสดุแผ่น เช่น ม้วน กระดาษ ผ้า และฟิล์ม)
  • การตรวจสอบวัสดุสิ่งพิมพ์

คุณสมบัติ

• อัตราความเร็วสูงในการอ่านข้อมูลจากแถว : 22.7kHz (สูงสุด)
• จำนวนองค์ประกอบรับภาพ: 4096 องค์ประกอบ (สามแถวอิสระสำหรับ RGB) นิยมใช้กันอย่างแพร่หลายในอุปกรณ์ตรวจสอบ
• อาร์เรย์องค์ประกอบประกอบด้วยแถวองค์ประกอบอิสระสามแถว (4096 องค์ประกอบ × 3 แถว) โดยแต่ละแถวใช้สำหรับ RGB ทำให้สามารถรับภาพความละเอียดสูงได้โดยไม่มีความล่าช้าที่เกิดจากการประมวลผลการแทรกค่าสี
• วงจรสร้างสัญญาณเวลาและวงจรขับ CCD ในตัวช่วยอำนวยความสะดวกในการพัฒนาระบบและลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

ข้อมูลจำเพาะหลัก

หมายเลขชิ้นส่วน		TCD2400DG
แรงดันไฟฟ้าของแหล่งจ่ายไฟ  (ช่วงการทำงาน) (V)		VAVDD , VDVDD , VCKDVDD : 3.1 ถึง 3.5  VVDD10 : 9.5 ถึง 10.5
ขนาดขององค์ประกอบตรวจจับภาพ  (μm)		7×7 (ระยะพิทช์ 7μm)
จำนวนองค์ประกอบ  ตรวจจับภาพ		4096 องค์ประกอบ × 3 แถว (RGB ต่อแถว)
อัตราการส่งข้อมูล	สูงสุด	100MHz (50MHz×2 ช่อง)
อัตราความเร็วในการอ่านข้อมูลจากแถว	สูงสุด	22.7kHz
แพ็กเกจ		WDIP32
คุณสมบัติอื่นๆ/เพิ่มเติม		วงจรสร้างสัญญาณเวลา, วงจรขับ CCD

ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TCD2400DG

ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับเซนเซอร์รับภาพเชิงเส้นของ Toshiba
เซนเซอร์รับภาพเชิงเส้น

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่สามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านโซลูชั่นเซมิคอนดักเตอร์และการจัดเก็บข้อมูลขั้นสูง มีประสบการณ์และนวัตกรรมมากกว่าครึ่งศตวรรษเพื่อนำเสนอเซมิคอนดักเตอร์แบบแยกส่วน ระบบ LSI และผลิตภัณฑ์ HDD ที่โดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจต่างๆ

พนักงานทั่วโลกจำนวน 17,000 คน มีปณิธานที่จะเพิ่มคุณค่าสูงสุดให้กับทุกผลิตภัณฑ์ และสนับสนุนการทำงานกับลูกค้าอย่างใกล้ชิด เพื่อสร้างคุณค่าและตลาดใหม่ร่วมกัน บริษัทมุ่งมั่นที่จะสร้างและมีส่วนร่วมในการสร้างอนาคตที่ดีขึ้นสำหรับผู้คนทั่วโลก

ค้นหาข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่:

https://www.businesswire.com/news/home/20251217615732/en
