Toshiba เปิดตัวโฟโตรีเลย์สำหรับรถยนต์ที่ทนแรงดันไฟฟ้าขาออกได้ 1800V

– เหมาะสำหรับแบตเตอรี่รถยนต์ขนาด 800V –

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–17 กรกฎาคม 2025

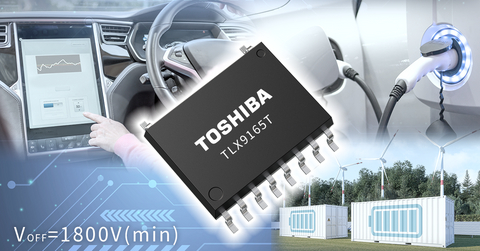

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวโฟโตรีเลย์สำหรับรถยนต์^[1] “TLX9165T” ในแพคเกจ 10pin SO16L-T ซึ่งรองรับแบตเตอรี่รถยนต์แรงดันสูงที่ทนแรงดันไฟฟ้าขาออกได้ 1800V(min) เริ่มจัดส่งจำนวนมากได้แล้ววันนี้

เวลาในการชาร์จที่เร็วขึ้นและระยะทางการเดินทางที่ไกลขึ้นถือเป็นสิ่งจำเป็นสำหรับการนำรถยนต์ไฟฟ้ามาใช้ในวงกว้าง และทั้งสองอย่างนี้จำเป็นต้องให้ระบบแบตเตอรี่ทำงานได้อย่างมีประสิทธิภาพมากขึ้น ระบบจัดการแบตเตอรี่ (BMS) ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพโดยการตรวจสอบสถานะการชาร์จแบตเตอรี่ และฉนวนระหว่างแบตเตอรี่และตัวถังรถซึ่งถือเป็นสิ่งสำคัญต่อการใช้งานแบตเตอรี่แรงดันสูงอย่างปลอดภัย BMS ที่ต้องรองรับแรงดันไฟฟ้าสูงจะใช้โฟโตรีเลย์แบบแยกสัญญาณไฟฟ้า
ระบบกักเก็บพลังงาน (ESS) ซึ่งใช้เพื่อรักษาการดำเนินงานพลังงานหมุนเวียนอย่างมีประสิทธิภาพ ยังได้นำการกำหนดค่าที่คล้ายกับ BMS มาใช้ด้วย ซึ่งรองรับแรงดันไฟฟ้าสูงเช่นเดียวกัรถยนต์ไฟฟ้า และใช้โฟโตรีเลย์แบบแยกสัญญาณไฟฟ้า

แม้ว่าแบตเตอรี่ขนาด 400V จะเป็นที่นิยมใช้ในรถยนต์ไฟฟ้า แต่ความต้องการที่เพิ่มขึ้นสำหรับระยะทางการเดินทางที่ไกลขึ้นและการชาร์จไฟที่เร็วขึ้นจะเร่งให้เกิดการเปลี่ยนไปใช้ระบบ 800V มากขึ้น โฟโตรีเลย์ที่ใช้ในระบบแบตเตอรี่เหล่านี้ต้องทนแรงดันไฟฟ้าได้ประมาณสองเท่าของแรงดันไฟฟ้าระบบ ซึ่งคือ 1600V หรือมากกว่าสำหรับระบบ 800V โฟโตรีเลย์ใหม่ของ Toshiba ประกอบด้วย MOSFET แรงดันไฟฟ้าสูงที่พัฒนาขึ้นใหม่ ซึ่งมีแรงดันไฟฟ้าที่ทนต่อเอาต์พุต 1800V(min) ซึ่งเหมาะสำหรับระบบ 800V

แพ็คเกจ 10-pin SO16L-T ใช้เรซินที่มีดัชนีการติดตามเปรียบเทียบ (CTI)^[2] 600 ขึ้นไป ทำให้จัดอยู่ในกลุ่มวัสดุ I ^[3] ตามมาตราฐานสากลIEC 60664-1^[4]  และการกำหนดค่าพินช่วยให้ระยะทางที่สั้นที่สุดที่ไฟฟ้าจะสามารถเดินไปตามผิวฉนวนฝั่งตัวรับแสงอยู่ที่ 7.5 มม. ขึ้นไป ^[5] คุณสมบัติเหล่านี้สอดคล้องกับมาตรฐาน IEC 60664-1 และให้แรงดันไฟฟ้าใช้งาน 1500V

ระยะห่างระหว่างพินและการกำหนดค่าพินจะเหมือนกับ SO16L-T ^[6] ซึ่งช่วยให้สามารถใช้การออกแบบรูปแบบ PCB ทั่วไปได้

Toshiba จะพัฒนาผลิตภัณฑ์โฟโตรีเลย์ที่เหมาะสมสำหรับระบบแบตเตอรี่ในแอปพลิเคชันยานยนต์และระบบกักเก็บพลังงานในอุปกรณ์อุตสาหกรรมต่อไป ซึ่งช่วยให้การทำงานของอุปกรณ์มีความปลอดภัย

หมายเหตุ:
[1] โฟโตรีเลย์: ตัวหลัก (ควบคุม) และตัวรอง (สวิตช์) มีการแยกสัญญาณไฟฟ้า สวิตช์ที่เชื่อมต่อโดยตรงกับสายไฟ AC และสวิตช์ระหว่างอุปกรณ์ที่มีศักย์ไฟฟ้าดินต่างกันสามารถควบคุมได้โดยใช้ฉนวนกั้น
[2] ดัชนีการติดตามเปรียบเทียบ (CTI): IEC 60112^[7] กำหนด CTI ให้เป็นแรงดันไฟฟ้าสูงสุดที่เป็นไปได้ก่อนที่หยดสารละลายแอมโมเนียมคลอไรด์จะทำให้เกิดการติดตามบนพื้นผิวของวัสดุฉนวน ภายใต้เงื่อนไขการทดสอบที่กำหนด
[3] กลุ่มวัสดุ I: หนึ่งในการจำแนกประเภทของวัสดุขึ้นรูปใน IEC 60664-1^[4] หมายถึงวัสดุที่มีดัชนีการติดตามเปรียบเทียบ (CTI)^[2] 600 ขึ้นไป
[4] IEC 60664-1: มาตรฐานนี้ระบุหลักการ ข้อกำหนด และวิธีการทดสอบสำหรับการประสานสัมพันธ์ฉนวนสำหรับระบบ AC 1000V หรือ DC 1500V
[5] ระยะทางที่สั้นที่สุดที่ไฟฟ้าจะสามารถเดินไปตามผิวฉนวน 7.5 มม. ขึ้นไป : ระยะทางที่สั้นที่สุดที่ไฟฟ้าจะสามารถเดินไปตามผิวฉนวนที่ต้องการสำหรับแรงดันไฟฟ้าในการทำงาน 1500V กลุ่มวัสดุ I ระดับมลพิษ 2 (ระดับมลพิษของสภาพแวดล้อมการทำงานที่ใช้อุปกรณ์ไฟฟ้า: สารมลพิษไม่นำไฟฟ้าโดยสิ้นเชิง แต่สามารถเปลี่ยนเป็นสารนำไฟฟ้าได้จากการควบแน่น)
[6] SO16L-T: แพ็คเกจที่ใช้สำหรับ Toshiba TLX9160T และ TLX9152M
[7] IEC 60112: มาตรฐานสากลที่กำหนดวิธีการทดสอบสำหรับการวัดดัชนีการติดตามเปรียบเทียบ (CTI) ของวัสดุฉนวน มาตรฐานนี้ใช้เพื่อประเมินลักษณะการชำรุดเสียหายทางไฟฟ้า (การติดตาม) บนพื้นผิวของวัสดุฉนวนแข็ง

แอปพลิเคชัน

• อุปกรณ์ยานยนต์: BMS (การตรวจสอบแรงดันไฟแบตเตอรี่ การตรวจจับการติดขัดของรีเลย์เชิงกล การตรวจจับไฟรั่ว ฯลฯ)
• อุปกรณ์อุตสาหกรรม: ESS
• การแทนที่ของรีเลย์เชิงกล

คุณสมบัติ

•  การทนแรงดันไฟสูงของเอาท์พุต: V_OFF =1800V (min)
• อุปกรณ์ปกติเปิด (1-Form-A)
•  พิกัดกระแส Avalanche : I_AV =0.6mA
• ความสามารถของฉนวนไฟฟ้าในการทนต่อแรงดันไฟฟ้าสูง: 5000Vrms (min)
• ผ่านการรับรอง AEC-Q101
• ตามมาตรฐานสากล IEC 60664-1

ข้อมูลจำเพาะหลัก

(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta =25℃)
หมายเลขส่วน				TLX9165T
สัมผัส				1-Form-A
ค่า พิกัด  สูงสุด	กระแสตกคร่อมอินพุต IF (mA)			30
	กระแส ON-state ION (mA)			30
	อุณหภูมิในการทำงาน Topr (°C)			-40 to 125
	กระแส Avalanche IAV (mA)			0.6
ค่าลักษณะ  ทางไฟฟ้า	กระแส OFF-state IOFF  (μA)	VOFF =1500V	Max	0.1
	ความต้านทาน  แรงดันสูง VOFF (V)	IOFF =10μA	Min	1800
สภาวะ  การทำงาน ที่แนะนำ	แรงดันไฟฟ้า DD (V)		Max	1500
ค่า  ลักษณะทางไฟฟ้า  แบบคัปปลิ้ง	กระแส Trigger LED  IFT (mA)	ION =30mA, t=10ms	Max	3
	กระแส Return LED  IFC (mA)	IOFF =100μA,  Ta =-40 to 125°C,  t=40ms	Min	0.05
	การต้านทาน ON-state  RON (Ω)	ION =30mA,  IF =10mA, t<1s	Max	340
ลักษณะ  การสลับ	เวลาเปิด tON  (ms)	IF =10mA,  RL =20kΩ,  VDD =40V	Max	1
	เวลาปิด tOFF  (ms)		Max	1
ลักษณะ  การแยกตัว	แรงดันไฟฟ้าแยกตัว BVS  (Vrms)	AC, 60s	Min	5000
ระยะคืบคลาน (mm)			Min	8
ระยะทางที่สั้นที่สุด (mm)			Min	8
แพคเกจ	ชื่อ			10pin SO16L-T
	ขนาด (mm)		Typ.	10.3×10.0×2.45
ตรวจสอบตัวอย่างและความพร้อมสินค้า				ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLX9165T

ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ Isolators และ Solid State Relays ของ Toshiba
ไอโซเลเตอร์/โซลิดสเตตรีเลย์

ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ยานยนต์ของ Toshiba
อุปกรณ์ยานยนต์

หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
TLX9165T
ซื้อทางออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อเป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
