เมืองคาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–29 มกราคม 2026
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มให้บริการตัวอย่างทางวิศวกรรมของ “TB9104FTG” ซึ่งเป็นเกตไดรเวอร์[1] สำหรับวงจรบริดจ์ที่ใช้ในมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูง เหมาะสำหรับการใช้งานในระบบตัวถัง เช่น ประตูท้ายไฟฟ้า ประตูเลื่อนไฟฟ้า และเบาะนั่งไฟฟ้า

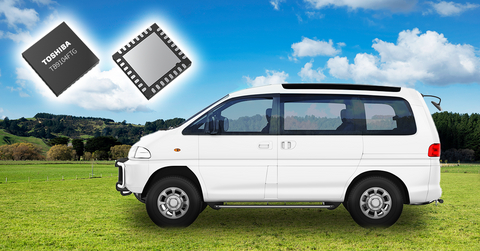

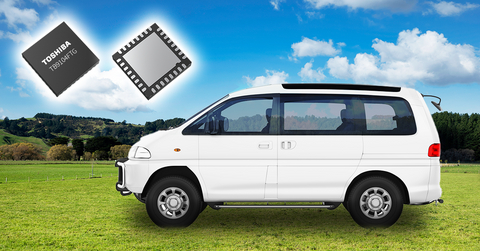

Toshiba: TB9104FTG เป็นเกตไดรเวอร์สำหรับวงจรบริดจ์ที่ใช้ในมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูง
การเร่งนำระบบไฟฟ้ามาใช้กับส่วนประกอบที่สามารถเคลื่อนไหวได้ในรถยนต์มีผลทำให้จำนวนของมอเตอร์ที่ติดตั้งภายในรถยนต์เพิ่มมากขึ้น โดยเฉพาะมอเตอร์ที่ใช้งานในระบบตัวถัง แนวโน้มดังกล่าวนี้ยังทำให้จำนวนไดรเวอร์ที่จำเป็นสำหรับการทำงานของมอเตอร์เพิ่มขึ้น และเป็นการสร้างให้เกิดความต้องการระบบที่ประหยัดพื้นที่มากยิ่งขึ้น นอกจากนี้ เพื่อให้รถยนต์มีน้ำหนักเบาลงตามข้อกำหนด จึงจำเป็นต้องลดชุดสายไฟลง
TB9104FTG ใช้แพ็กเกจ VQFN32 ขนาดเล็ก โดยปกติจะมีขนาด 5.0 มม. × 5.0 มม. แผ่นระบายความร้อนแบบเปิดที่ด้านล่างของแพ็กเกจช่วยเพิ่มประสิทธิภาพในการระบายความร้อน และเมื่อใช้งานร่วมกับ MOSFET ภายนอก จะทำให้สามารถออกแบบวงจรขับที่ประหยัดพื้นที่สำหรับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูงในการใช้งานระบบตัวถังได้
ผลิตภัณฑ์ใหม่นี้มีอินเทอร์เฟซ Serial Peripheral Interface (SPI)[2] สำหรับเชื่อมต่อกับไมโครคอนโทรลเลอร์ โดยให้ตัวเลือกการกำหนดค่าและข้อมูลสถานะที่หลากหลาย ที่สำคัญก็คือ สามารถส่งคำสั่งควบคุมการหมุนสำหรับมอเตอร์ได้ผ่านทั้งขาเฉพาะหรือจะผ่าน SPI ก็ได้ จากการเชื่อมต่อเกตไดรเวอร์หลายตัวเข้ากับบัส SPI จึงสามารถใช้สายไฟร่วมกันได้ ซึ่งมีส่วนช่วยในการลดสายไฟลงได้
นอกจากนี้ TB9104FTG ยังมีวงจรขับแบบ PWM ที่ติดตั้งมาในตัว โดยได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่มีการเชื่อมต่ออุปกรณ์หลายตัวผ่าน SPI ซึ่งสามารถดำเนินการใช้งานมอเตอร์อย่างต่อเนื่องตามรอบการขับ PWM ที่ตั้งค่าไว้ล่วงหน้าได้ เพียงแค่ส่งคำสั่งการหมุนจากไมโครคอนโทรลเลอร์เพียงครั้งเดียว วิธีการนี้จะช่วยลดภาระการทำงานของไมโครคอนโทรลเลอร์ และลดความหนาแน่นบนบัส SPI ลงได้
เนื่องจากเป็นอุปกรณ์ที่ทำงานกับกระแสไฟฟ้าสูง TB9104FTG จึงให้ความปลอดภัยด้วยการรวม วงจรขยายสัญญาณตรวจจับกระแสที่มีความแม่นยำสูงไว้ภายใน เพื่อตรวจสอบกระแสที่ใช้ในการขับมอเตอร์ ระบบสามารถดำเนินการควบคุมการหยุดการขับได้อย่างแม่นยำเมื่อเกิดกระแสผิดปกติจากการส่งสัญญาณเอาต์พุตของวงจรขยายกลับไปยังไมโครคอนโทรลเลอร์ นอกจากนี้ ผลิตภัณฑ์ยังมีฟังก์ชันในการตรวจจับความผิดปกติและการหยุดการขับอื่นๆ อีกด้วย
Toshiba จะขยายกลุ่มผลิตภัณฑ์ IC ไดรเวอร์สำหรับมอเตอร์ยานยนต์ เพื่อมีส่วนสนับสนุนในการใช้ระบบไฟฟ้าและยกระดับความปลอดภัยของอุปกรณ์ของยานยนต์ให้ดียิ่งขึ้น
หมายเหตุ:
[1] เกตไดรเวอร์: ไดรเวอร์สำหรับการขับเคลื่อน MOSFET
[2] Serial peripheral interface (SPI): โปรโตคอลการสื่อสารแบบอนุกรมชนิดที่ทำงานด้วยการซิงโครนัสสำหรับการส่งและรับข้อมูล
การใช้งาน
ระบบตัวถังของยานยนต์
- เพื่อขับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูงที่ใช้กับการใช้งานต่างๆ เช่น ประตูท้ายไฟฟ้า ประตูเลื่อนไฟฟ้า กระจกหน้าต่างไฟฟ้า และเบาะนั่งไฟฟ้า
คุณลักษณะ
- แพ็กเกจ VQFN32 ขนาดเล็กที่มีการกระจายความร้อนสูง
- SPI สำหรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์
- วงจรขับแบบ PWM ที่ติดตั้งมาในตัว
- ฟังก์ชันการตรวจจับความผิดปกติที่หลากหลาย
ข้อมูลจำเพาะหลัก
|
หมายเลขชิ้นส่วน |
|||
|
มอเตอร์ที่รองรับ |
มอเตอร์กระแสตรงแบบแปรงถ่าน |
||
|
จำนวนช่องสัญญาณเอาต์พุต |
หนึ่งช่อง (เมื่อใช้งานแบบ H-bridge) / สองช่อง (เมื่อใช้งานวงจรแบบ Half-bridge) |
||
|
ฟังก์ชันหลัก |
ฟังก์ชันสแตนด์บาย, การควบคุมช่วงเดดไทม์, การขับสัญญาณแบบ PWM |
||
|
การตรวจจับความผิดปกติหลัก |
การตรวจจับแรงดันไฟจ่ายต่ำ, การตรวจจับแรงดันเกินของวงจรชาร์จปั๊ม, การตรวจจับอุณหภูมิสูงเกิน, การตรวจจับค่า VDS ของ MOSFET ภายนอก, การตรวจจับข้อผิดพลาดในการสื่อสาร SPI |
||
|
ค่าพิกัดสูงสุดสัมบูรณ์ (Ta=-40 ถึง 125°C) |
แรงดันไฟฟ้า VB ของแหล่งจ่ายไฟ (V) |
-0.3 ถึง 18 |
|
|
แรงดันไฟฟ้า VB ของแหล่งจ่ายไฟ 2 Vvb2a (V) |
18 ถึง 40 (ภายในหนึ่งวินาที) |
||
|
แรงดันไฟฟ้า VCC ของแหล่งจ่ายไฟ Vvcc1a (V) |
-0.3 ถึง 6.0 |
||
|
แรงดันไฟฟ้า VDD ของแหล่งจ่ายไฟ Vvdd1a (V) |
-0.3 ถึง 6.0 |
||
|
อุณหภูมิแวดล้อม Ta (°C) |
-40 ถึง 125 |
||
|
ช่วงการใช้งาน (Ta=-40 ถึง 125°C) |
แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 1 VvbRNG (V) |
5.7 ถึง 18 |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 2 VvccRNG (V) |
4.5 ถึง 5.5 |
||
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 3 VvddRNG (V) |
4.5 ถึง 5.5 |
||
|
อุณหภูมิรอยต่อขณะใช้งาน TjRNG (°C) |
-40 ถึง 150 |
||
|
แพ็กเกจ |
ชื่อ |
P-VQFN32-0505-0.50-009 |
|
|
ขนาด (มม.) |
ประเภท |
5.0×5.0 |
|
|
ความน่าเชื่อถือ |
ผ่านมาตรฐาน AEC-Q100 ระดับ Grade 1 (ตามแผนการรับรอง) |
||
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้จากลิงก์ที่ด้านล่าง
TB9104FTG
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ IC ไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ของ Toshiba ได้จากลิงก์ที่ด้านล่าง
IC ไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์
