Toshiba เปิดตัวโฟโตรีเลย์รถยนต์ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V

– อุปกรณ์ใหม่เหมาะสําหรับระบบแบตเตอรี่รถยนต์ 400V –

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–29 สิงหาคม 2024

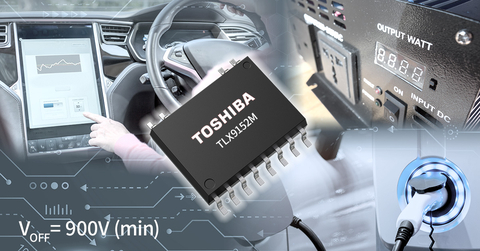

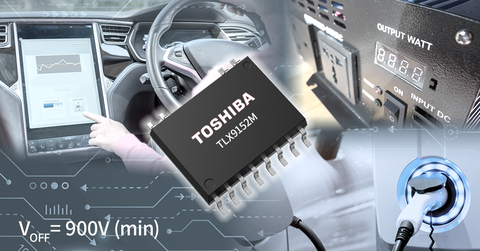

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TLX9152M” โฟโตรีเลย์สําหรับยานยนต์^[1] ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V(นาที) ซึ่งเหมาะอย่างยิ่งสําหรับการใช้งานในแบตเตอรี่รถยนต์ไฟฟ้าแรงสูง โฟโตรีเลย์ใหม่บรรจุอยู่ในแพ็คเกจ SO16L-T โดยเริ่มจัดส่งในปริมาณมากได้แล้ววันนี้

เวลาในการชาร์จที่ดีขึ้นและระยะการเดินทางที่ยาวนานขึ้น ถือเป็นสิ่งจําเป็นสําหรับการนํารถยนต์ไฟฟ้ามาใช้ในวงกว้างขึ้น และทั้งสองอย่างนี้ต้องอาศัยการทํางานของระบบแบตเตอรี่ที่มีประสิทธิภาพมากขึ้น ระบบจัดการแบตเตอรี่ (BMS) ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพโดยการตรวจสอบสถานะการชาร์จแบตเตอรี่ รวมถึงฉนวนระหว่างแบตเตอรี่และตัวถังรถซึ่งจําเป็นสําหรับการใช้แบตเตอรี่ไฟฟ้าแรงสูงอย่างปลอดภัย ใน BMS ที่ต้องจัดการกับไฟฟ้าแรงสูง จะใช้โฟโตรีเลย์ที่มีฉนวนไฟฟ้า

โฟโตรีเลย์ที่ใช้กันทั่วไปในระบบแบตเตอรี่ต้องมีความทนต่อแรงดันไฟฟ้าประมาณสองเท่าของแรงดันไฟฟ้าของระบบ ด้วยเหตุนี้ เอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่มากกว่า 800V จึงเป็นสิ่งจําเป็นสําหรับระบบ 400V ผลิตภัณฑ์ใหม่ของ Toshiba เหมาะสําหรับระบบ 400V เนื่องจากมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า / แรงดันไฟจ่าย 900V

TLX9152M อยู่ในแพ็คเกจ SO16L-T ซึ่งใช้กันอย่างแพร่หลายสําหรับโฟโตรีเลย์ไฟฟ้าแรงสูง รวมถึง TLX9160T ของ Toshiba ซึ่งมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 1500V การใช้แพ็คเกจนี้ช่วยให้ออกแบบรูปแบบแผงวงจรทั่วไปได้ง่ายขึ้น

หมายเหตุ

[1] ในโฟโตรีเลย์ ด้านหลัก (ควบคุม) และด้านรอง (สวิตช์) จะถูกแยกจากกันทางไฟฟ้า สวิตช์ที่เชื่อมต่อโดยตรงกับสายไฟ AC และสวิตช์ระหว่างอุปกรณ์ที่มีศักย์ไฟฟ้าที่พื้นดินต่างกันสามารถควบคุมได้โดยใช้แผงกั้นฉนวน

การใช้งาน
อุปกรณ์ยานยนต์

• ระบบจัดการแบตเตอรี่: การตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ การตรวจจับการติดรีเลย์ทางกล การตรวจจับการรั่วไหลของกระแสไฟฟ้า ฯลฯ
• การเปลี่ยนรีเลย์ทางกล

คุณสมบัติ
・เอาต์พุตที่ทนต่อแรงดันไฟฟ้า: VOFF=900V (นาที)
・อุปกรณ์แบบปกติเปิด (1-Form-A)
・พิกัดกระแสการพังทลาย: IAV=0.6mA
・แรงดันไฟแยกสูง: 5000Vrms (นาที)
・ผ่านการรับรอง AEC-Q101
・สอดคล้องตามมาตรฐานสากล IEC 60664-1

ข้อมูลจําเพาะหลัก
(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta=25°C)
หมายเลขชิ้นส่วน				TLX9152M
ติดต่อ				1a
ค่าสูงสุดสัมบูรณ์	กระแสตกคร่อม IF (mA)			30
	สภาวะนำกระแส ION (mA)			50
	อุณหภูมิในการทํางาน Topr (°C)			-40 ถึง 125
	กระแสการพังทลาย IAV (mA)			0.6
ค่าทางไฟฟ้า	สภาวะหยุดนำกระแส IOFF (nA)	VOFF=900V	สูงสุด	100
	เอาต์พุตที่ทนต่อแรงดันไฟฟ้า VOFF (V)	IOFF=10μA	นาที	900
เงื่อนไขการใช้งานที่แนะนํา	แรงดันไฟฟ้า VDD (V)		สูงสุด	900
ค่าทางไฟฟ้าคู่	ทริกเกอร์ LED กระแส IFT (mA)	ION=50mA	สูงสุด	3
	ส่งคืน LED กระแส IFC (mA)	Ta=-40 ถึง 125°C	นาที	0.05
	ความต้านทานในสถานะเปิด RON (Ω)	ION=50mA, IF=10mA, t<1s	สูงสุด	250
ค่าการสลับ	เวลาเปิดเครื่อง tON (ms)		สูงสุด	1
	เวลาปิดเครื่อง tOFF (ms)		สูงสุด	1
ค่าการแยกจากกัน	แรงดันไฟฟ้าแยก BVS (Vrms)		นาที	5000
ระยะคืบคลานของฉนวน (มม.)			นาที	8
ระยะกวาดล้างของฉนวน (มม.)			นาที	8
แพ็คเกจ	ชื่อ			SO16L-T
	ขนาด (มม.)		ประเภท	10.3×10.0× 2.45
ตรวจสอบสต็อกและจัดซื้อ				ซื้อออนไลน์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLX9152M

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแยกและโซลิดสเตตรีเลย์ของ Toshiba
ตัวแยก/โซลิดสเตตรีเลย์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ยานยนต์ของ Toshiba
อุปกรณ์ยานยนต์

หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจําหน่ายออนไลน์ โปรดไปที่: TLX9152M
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูลล่าสุด ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
